Затворы V-AXX® (Пентакс) под приварку

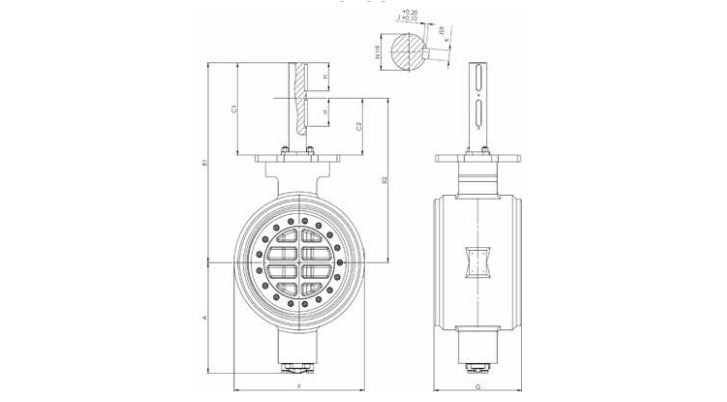

Затвор дисковый поворотный под приварку ПКСС по ГОСТ

Затвор дисковый поворотный под приварку ПКСС  по ГОСТ

Габаритные характеристики [мм]/ Dimensions [mm]

Ду 50 65 80 100 125 150 200 250 300 350 400 450 500 600
A 109 132 132 161 190 208 245 282 312 336 386 406 443 546
B1 200 223 223 287 325 348 420 459 485 605 674 705 749 850
C1 95 95 95 125 135 145 180 180 180 280 289 300 309 320
B2 156 179 179 230 258 271 325 364 390 498 555 575 599 700
C2 51 51 51 68 68 68 85 85 85 173 170 170 159 170
F (Pу10) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (Pу16) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (Pу25) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (Pу40) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F ANSI150 191 191 230 295 380 450 515 585 660 680 699 813
F ANSI300 210 210 254 318 381 445 521 585 648 711 775 914
G 150 180 180 190 200 210 230 250 270 290 310 330 350 390
H 26 30 30 33 45 45 45 51 64 85 99 100 100 120
ISO pad F07 F07 F07 F10 F10 F10 F16 F16 F16 F25 F30 F30 F35 F35
F14 F14 F14
J 3 3,5 3,5 3,5 3,5 5 5 5 5,5 6 7 7,5 7,5 9
K 5 6 6 6 6 10 10 12 14 16 18 20 20 25
N 14 18 18 20 22 32 32 40 45 55 65 70 75 90

Масса [кг]/ Weights [kg]

Ду 50 65 80 100 125 150 200 250 300 350 400 450 500 600
Pу10 13 22 22 31 42 51 86 125 179 264 362 380 546 784
Pу16 13 22 22 31 42 51 86 125 179 264 362 380 546 784
Pу25 13 22 22 31 42 51 86 125 179 264 362 380 546 784
Pу40 13 22 22 31 42 51 86 125 179 264 362 380 546 784
ANSI150 - 22 22 31 - 51 86 125 179 264 362 380 546 784
ANSI300 - 22 22 31 - 51 86 125 179 264 362 380 546 784

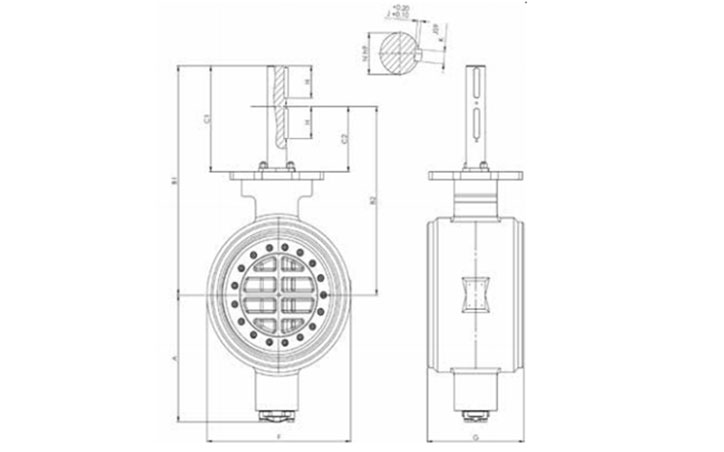

Затвор дисковый поворотный под приварку ПКСС DIN3202 S4

Затвор дисковый поворотный под приварку ПКСС  DIN3202 S4

Габаритные характеристики [мм]/ Dimensions [mm]

DN 50 (2") 65 (2,5") 80 (3") 100 (4") 125 (5") 150 (6") 200 (8") 250 (10") 300 (12") 350 (14") 400 (16") 450 (18") 500 (20") 600 (24")
A 109 132 132 161 190 208 245 282 312 336 386 406 443 546
B1 200 223 223 287 325 348 420 459 485 605 674 705 749 850
C1 95 95 95 125 135 145 180 180 180 280 289 300 309 320
B2 156 179 179 230 258 271 325 364 390 498 555 575 599 700
C2 51 51 51 68 68 68 85 85 85 173 170 170 159 170
F (PN10) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN16) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN25) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN40) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F ANSI150 191 191 230 295 380 450 515 585 660 680 699 813
F ANSI300 210 210 254 318 381 445 521 585 648 711 775 914
G 150 180 180 190 200 210 230 250 270 290 310 330 350 390
H 26 30 30 33 45 45 45 51 64 85 99 100 100 120
ISO pad F07 F07 F07 F10 F10 F10 F16 F16 F16 F25 F30 F30 F35 F35
F14 F14 F14
J 3 3,5 3,5 3,5 3,5 5 5 5 5,5 6 7 7,5 7,5 9
K 5 6 6 6 6 10 10 12 14 16 18 20 20 25
N 14 18 18 20 22 32 32 40 45 55 65 70 75 90

Масса [кг]/ Weights [kg]

DN 50 (2") 65 (2,5") 80 (3") 100 (4") 125 (5") 150 (6") 200 (8") 250 (10") 300 (12") 350 (14") 400 (16") 450 (18") 500 (20") 600 (24")
PN10 13 22 22 31 42 51 86 125 179 264 362 380 546 784
PN16 13 22 22 31 42 51 86 125 179 264 362 380 546 784
PN25 13 22 22 31 42 51 86 125 179 264 362 380 546 784
PN40 13 22 22 31 42 51 86 125 179 264 362 380 546 784
ANSI150 22 22 31 - 51 86 125 179 264 362 380 546 784
ANSI300 22 22 31 - 51 86 125 179 264 362 380 546 784
