Фланцевые затворы V-AXX® (Пентакс)

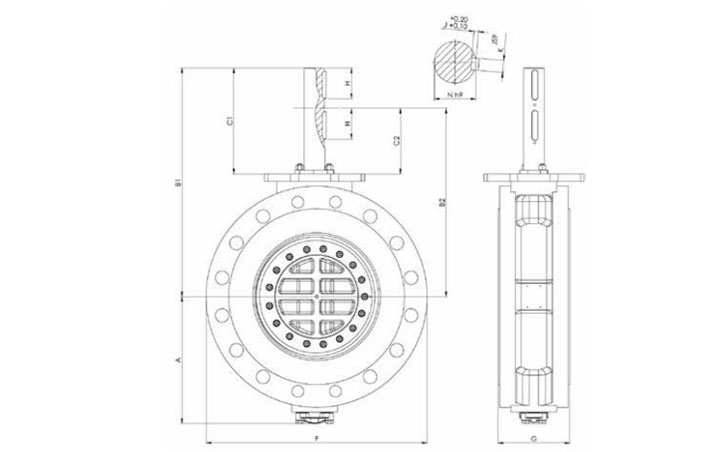

Затвор дисковый поворотный фланцевый ПКСФ по ГОСТ

Затвор дисковый поворотный фланцевый ПКСФ по ГОСТ

Габаритные характеристики [мм]/ Dimensions [mm]

Ду 50 65 80 100 125 150 200 250 300 350 400 450 500 600
A 109 132 132 161 190 208 245 282 312 336 386 406 443 546
B1 200 223 223 287 325 348 420 459 485 605 674 705 749 850
C1 95 95 95 125 135 145 180 180 180 280 289 300 309 320
B2 156 179 179 230 258 271 325 364 390 498 555 575 599 700
C2 51 51 51 68 68 68 85 85 85 173 170 170 159 170
F (Pу10) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (Pу16) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (Pу25) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (Pу40) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
G 108 114 114 127 140 140 152 165 178 190 216 222 229 267
H 26 30 30 33 45 45 45 51 64 85 99 100 100 120
ISO pad F07 F07 F07 F10 F10 F10 F16 F16 F16 F25 F30 F30 F35 F35
F14 F14 F14
J 3 3,5 3,5 3,5 3,5 5 5 5 5,5 6 7 7,5 7,5 9
K 5 6 6 6 6 10 10 12 14 16 18 20 20 25
N 14 18 18 20 22 32 32 40 45 55 65 70 75 90

Масса [кг]/ Weights [kg]

Ду 50 65 80 100 125 150 200 250 300 350 400 450 500 600
Pу10 13 21 21 31 43 51 90 128 184 270 384 401 567 846
Pу16 13 21 21 31 43 51 90 128 184 270 384 401 567 846
Pу25 13 21 21 31 43 51 90 128 184 270 384 401 567 846
Pу40 13 21 21 31 43 51 90 128 184 270 384 401 567 846

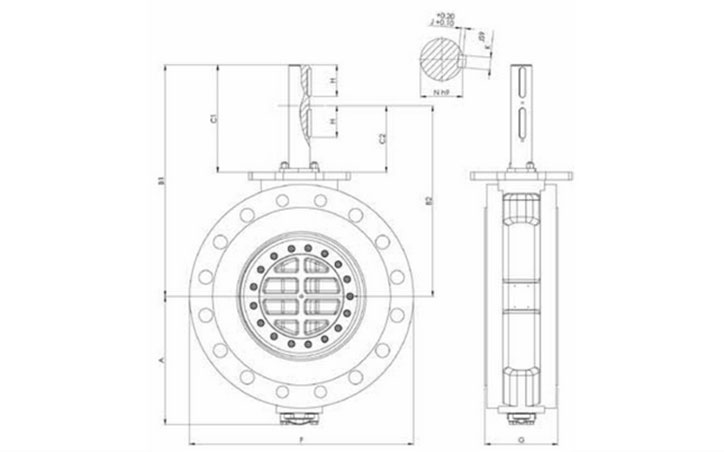

Затвор дисковый поворотный фланцевый ПКСФ ISO 5752 DIN3202 F16 EN558 - 1R13

Затвор дисковый поворотный фланцевый ПКСФ  ISO 5752 DIN3202 F16 EN558 - 1R13

Габаритные характеристики [мм]/ Dimensions [mm]

DN 50 (2") 65 (2,5") 80 (3") 100 (4") 125 (5") 150 (6") 200 (8") 250 (10") 300 (12") 350 (14") 400 (16") 450 (18") 500 (20") 600 (24")
A 109 132 132 161 190 208 245 282 312 336 386 406 443 546
B1 200 223 223 287 325 348 420 459 485 605 674 705 749 850
C1 95 95 95 125 135 145 180 180 180 280 289 300 309 320
B2 156 179 179 230 258 271 325 364 390 498 555 575 599 700
C2 51 51 51 68 68 68 85 85 85 173 170 170 159 170
F (PN10) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN16) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN25) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN40) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F ANSI150 191 191 230 295 380 450 515 585 660 680 699 813
F ANSI300 210 210 254 318 381 445 521 585 648 711 775 914
G 108 114 114 127 140 140 152 165 178 190 216 222 229 267
H 26 30 30 33 45 45 45 51 64 85 99 100 100 120
ISO pad F07 F07 F07 F10 F10 F10 F16 F16 F16 F25 F30 F30 F35 F35
F14 F14 F14
J 3 3,5 3,5 3,5 3,5 5 5 5 5,5 6 7 7,5 7,5 9
K 5 6 6 6 6 10 10 12 14 16 18 20 20 25
N 14 18 18 20 22 32 32 40 45 55 65 70 75 90

Масса [кг]/ Weights [kg]

DN 50 (2") 65 (2,5") 80 (3") 100 (4") 125 (5") 150 (6") 200 (8") 250 (10") 300 (12") 350 (14") 400 (16") 450 (18") 500 (20") 600 (24")
PN10 13 21 21 31 43 51 90 128 184 270 384 401 567 846
PN16 13 21 21 31 43 51 90 128 184 270 384 401 567 846
PN25 13 21 21 31 43 51 90 128 184 270 384 401 567 846
PN40 13 21 21 31 43 51 90 128 184 270 384 401 567 846
ANSI150 13 21 21 31 43 51 90 128 184 270 384 401 567 846
ANSI300 13 21 21 31 43 51 90 128 184 270 384 401 567 846

Затвор дисковый поворотный фланцевый ПКСФ DIN3202 F4 EN558 - 1R14

Затвор дисковый поворотный фланцевый ПКСФ  DIN3202 F4 EN558 - 1R14

Габаритные характеристики [мм]/ Dimensions [mm]

DN 50 (2") 65 (2,5") 80 (3") 100 (4") 125 (5") 150 (6") 200 (8") 250 (10") 300 (12") 350 (14") 400 (16") 450 (18") 500 (20") 600 (24")
A 109 132 132 161 190 208 245 282 312 336 386 406 443 546
B1 200 223 223 287 325 348 420 459 485 605 674 705 749 850
C1 95 95 95 125 135 145 180 180 180 280 289 300 309 320
B2 156 179 179 230 258 271 325 364 390 498 555 575 599 700
C2 51 51 51 68 68 68 85 85 85 173 170 170 159 170
F (PN10) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN16) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN25) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F (PN40) 165 200 200 230 270 295 380 450 515 585 660 680 770 908
F ANSI150 191 191 230 295 380 450 515 585 660 680 699 813
F ANSI300 210 210 254 318 381 445 521 585 648 711 775 914
G 150 180 180 190 200 210 230 250 270 290 310 330 350 390
H 26 30 30 33 45 45 45 51 64 85 99 100 100 120
ISO pad F07 F07 F07 F10 F10 F10 F16 F16 F16 F25 F30 F30 F35 F35
F14 F14 F14
J 3 3,5 3,5 3,5 3,5 5 5 5 5,5 6 7 7,5 7,5 9
K 5 6 6 6 6 10 10 12 14 16 18 20 20 25
N 14 18 18 20 22 32 32 40 45 55 65 70 75 90

Масса [кг]/ Weights [kg]

DN 50 (2") 65 (2,5") 80 (3") 100 (4") 125 (5") 150 (6") 200 (8") 250 (10") 300 (12") 350 (14") 400 (16") 450 (18") 500 (20") 600 (24")
PN10 16 28 28 39 52 64 108 156 224 330 453 475 683 980
PN16 16 28 28 39 52 64 108 156 224 330 453 475 683 980
PN25 16 28 28 39 52 64 108 156 224 330 453 475 683 980
PN40 16 28 28 39 52 64 108 156 224 330 453 475 683 980
ANSI150 - 28 28 39 - 64 108 156 224 330 453 475 683 980
ANSI300 - 28 28 39 - 64 108 156 224 330 453 475 683 980
