Конструкция

  • Уникальная обработка седла, увеличивающая количество рабочих циклов
  • «Плавающий» диск
  • Возможность применения доработки диска (ORCA®) для предотвращения кавитации
  • Линейная расходная характеристика потока
  • Сухой вал в подшипнике, что предотвращает его заклинивание и скручивание
  • Разнообразные виды уплотнения диска (инконель, графит, фторопласт)
  • Герметичность для среды – высокотемпературный кислород (600°С)
  • Уникальная конструкция крышки, стойкая к гидравлическим ударам
  • Повышенная пропускная способность по сравнению с другими конструкциями затвора (более чем на типоразмер)
  • Минимизирован застойный участок
  • Любое расположение затвора на трубопроводе
  • Условные диаметры Ду50 – Ду2000
  • Условное давление Ру10 – Ру160
  • Температура -270°С - + 1800°С
  • Возможность использования затворов в качестве запорной, регулирующей и отсечной арматуры
  • Седло корпуса из инконеля (стандарт)
  • Седло корпуса из стеллита (опция)
  • Минимальный крутящий момент по сравнению с другими конструкциями затворов
  • 100%-ная герметичность, в том числе при криогенных средах
  • Оптимальная форма диска, минимизирующая давление на вал
  • 100%-ная герметичность в обоих направлениях
  • Минимальная сила трения между диском и уплотнением по сравнению с другими конструкциями затворов, что уменьшает стоимость привода

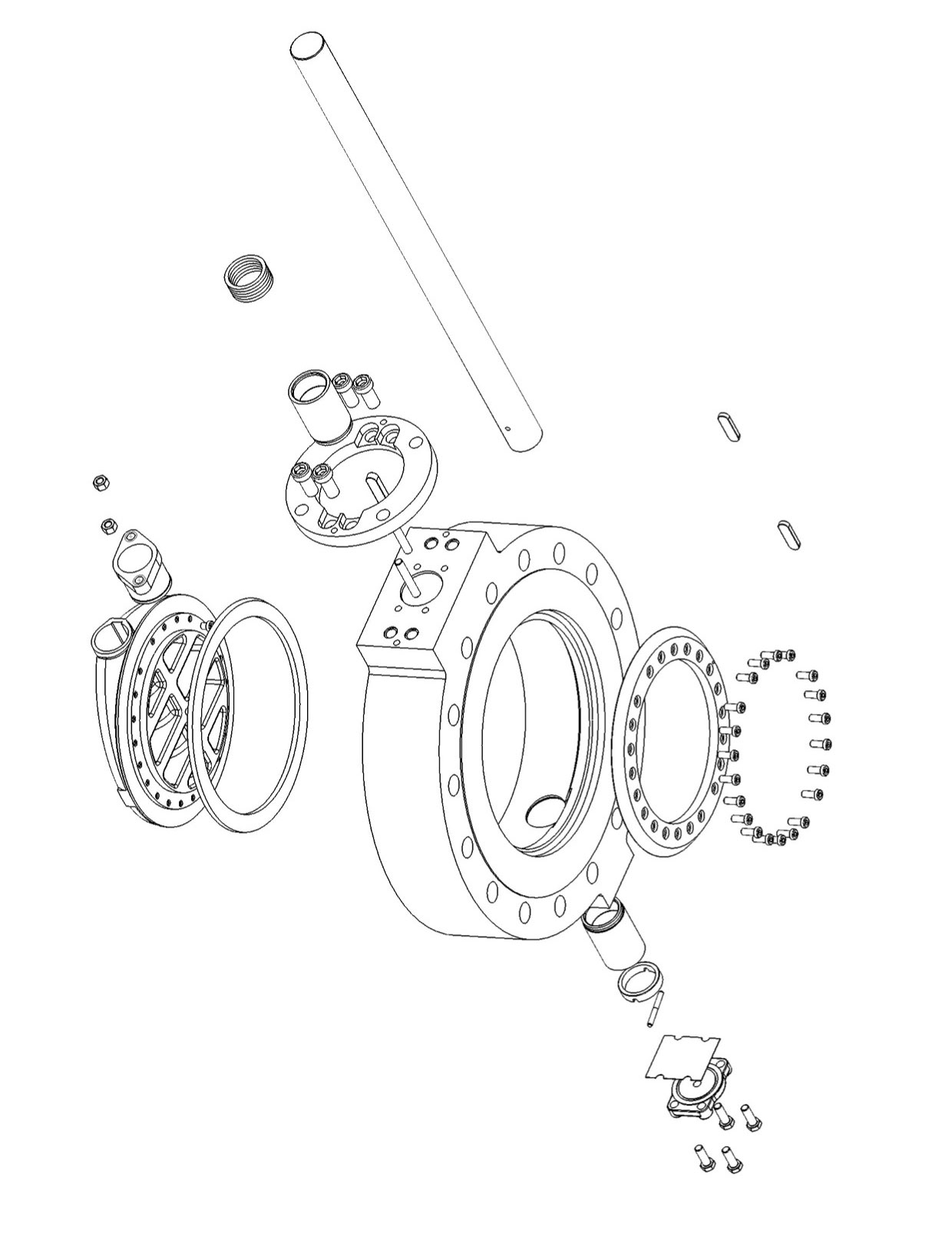

Ремонтопригодность затворов V-AXX® (ПЕНТАКС)

Виды уплотнений диска затворов V-AXX® (ПЕНТАКС)

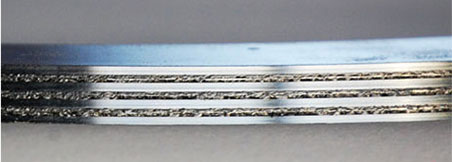

Ламинарное (графит, нержавеющая сталь)

Ламинарное (графит, нержавеющая сталь)

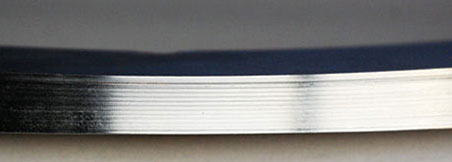

Ламинарное (нержавеющая сталь)

Ламинарное (нержавеющая сталь)

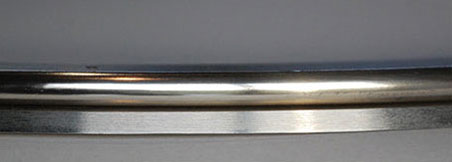

О-образное посеребренное кольцо из инконеля с внутренней пружиной

О-образное посеребренное кольцо из инконеля с внутренней пружиной

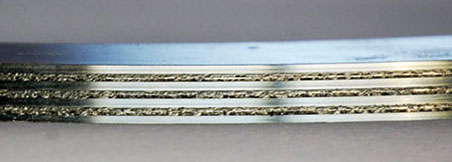

Ламинарное (графит, инконель)

Ламинарное (графит, инконель)

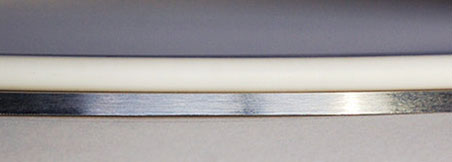

О-образное кольцо из PTFE

О-образное кольцо из PTFE

Этапы усовершенствования конструкций поворотных затворов по мере улучшения их рабочих характеристик

Затвор без смещения

  • Нет смещения
  • Центр вала – в одной плоскости с рабочей поверхностью диска
  • Центр вала – в одной плоскости с осью трубопровода
  • Трение (диск/седло) – на протяжении всего рабочего цикла – 90°
  • Ограничение использования по температуре, давлению и среде
  • Только мягкое уплотнение

Затвор с одинарным смещением

  • Центр вала смещен относительно рабочей поверхности диска
  • Центр вала – в одной плоскости с осью трубопровода
  • Рабочая поверхность – боковая поверхность усеченного конуса с основанием круга
  • Трение (диск/седло) – на протяжении всего рабочего цикла – 90°
  • Допускается использование твердого уплотнения
  • Ограниченное количество рабочих циклов

Затвор с двойным смещением

  • Центр вала смещен относительно рабочей поверхности диска
  • Центр вала смещен относительно оси трубопровода
  • Рабочая поверхность – боковая поверхность усеченного конуса с основанием круга
  • Трение (диск/седло) – на протяжении всего рабочего цикла – 30°
  • Ограниченное количество рабочих циклов/Отсутствие полной герметичности

Затвор с тройным смещением

  • Центр вала смещен относительно рабочей поверхности диска
  • Центр вала смещен относительно оси трубопровода
  • Рабочая поверхность – боковая поверхность усеченного конуса с основанием овала
  • Трение (диск/седло) – на протяжении всего рабочего цикла – 10°
  • Невозможность использования для криогенных средах

Затвор с четверным смещением

  • Центр вала смещен относительно рабочей поверхности диска
  • Центр вала смещен относительно оси трубопровода
  • Рабочая поверхность – боковая поверхность усеченного конуса с основанием круга
  • Возможность использования для криогенных сред
  • Трение (диск/седло) – на протяжении всего рабочего цикла – 1-2°
  • Проходное сечение увеличено более чем на типоразмер, чем проходное сечение затвора с тройным смещением

Затвор с пятерным смещением V-AXX® (ПЕНТАКС)

  • Центр вала смещен относительно рабочей поверхности диска
  • Практически отсутствует смещение центра вала относительно оси трубопровода
  • Внутренняя нерабочая поверхность диска – боковая поверхность усеченного конуса с основанием овала (рабочая поверхность затвора с тройным смещением)
  • Рабочая поверхность диска – боковая поверхность усеченного конуса с основанием круга (рабочая поверхность затвора с четверным смещением)
  • Нерабочая поверхность диска – боковая поверхность усеченного конуса с основанием овала, развернутого относительно овала затвора с тройным смещением
  • Трение (диск/седло) – на протяжении всего рабочего цикла – менее 1°
  • Наименьший крутящий момент по сравнению с вышеописанными конструкциями
